1、OHR-G722增强型液晶多回路测量显示控制仪(十六路）使用说明书 （鼠标右键另存下载）

2、OHR-G702系列增强型液晶多回路测量显示控制仪(230901).pdf（鼠标右键另存下载）

3、OHR-G722增强型液晶多回路测量显示控制仪(十六路）保持寄存器 （鼠标右键另存下载）

1、显示仪表的量程需要定做吗？
答：不管是数码管显示还是液晶显示的仪表，都不需定制，通过仪表内部就可以进行量程设置，例如要求温度是0~1000度的，只要将量程设置好就可以了。

2、24V配电是做什么用的？配电与馈电的区别是什么 ？配电与馈电的负载是一样的吗？

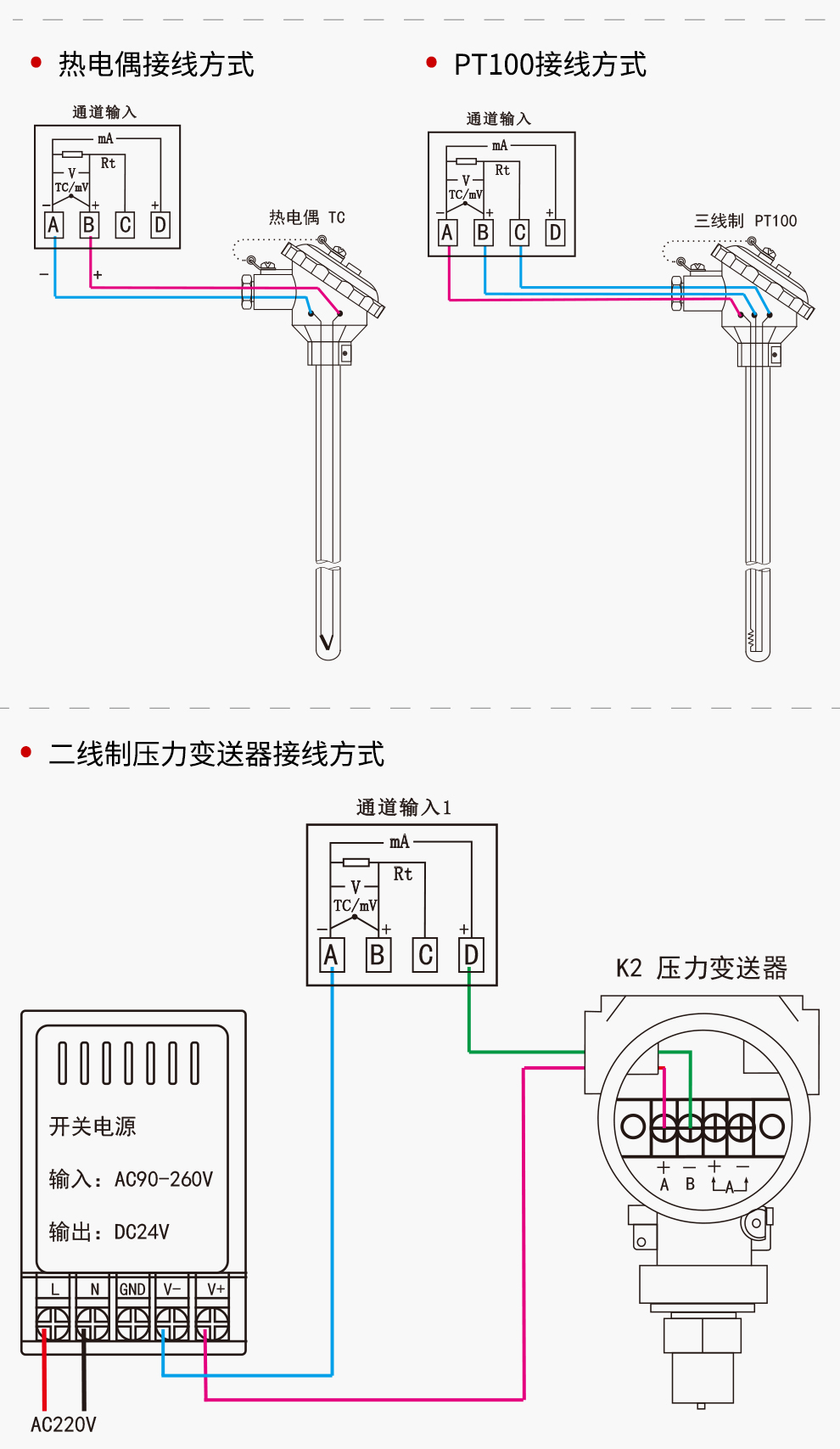

答：24V配电是给传感器供电的，一般如果是温度信号（除温度变送器外）直接输入的话，就不要这个24V配电，主要是针对变送器、流量计，如压力传感器，温度变送器，电磁、涡街流量计等。
控制类显示仪表的配电是指：专为2线制变送器供电的电源，通常+端为24V输出端，－端为信号采集端；其24V       的-端与信号采集的－端在显示仪表内部短接。
馈电：馈电与输入信号之间完全隔离，4线制传感器普遍要求输出与电源之间需要隔离，所以使用馈电连接；馈电的24V负端也可与输入信号的负端短接实现与2、3线制变送器的连接
虹润公司仪表的配电与馈电的负载能力当订的为同款仪表，其负载能力相同，一般为30mA.


3、显示仪表变送输出功能不正常？通讯不通如何解决？
答：变送输出与对方所接入的设备采样电阻匹配有关，通常要小于500欧才能正常使用，其它变送输出异常需具体现象具体分析，通讯不通，需要先查通讯电压是否正常，同时检查仪表的设备地址、波特率与所接串口是否一致，虹润公司仪表通讯采用的是标准的MODBUS RTU协议，需要在上位机相关通讯软件支持该协议才能通讯，同时通讯异常与通讯距离，现场干扰都有关系，要具体问题具体分析。


4、显示仪表使用环境温度是多少？相对湿度是多少?在高原地区或北方地区是否可以正常使用，如湿度较高的遂道内、零下30度的室外？
答：-10~50度的工作环境；对湿度没有太高的要求，显示仪表本身有一定的发热量，可以蒸发掉部分水气，在高原地区或北方地区可以正常使用，只要符合我们所提供的工作环境。

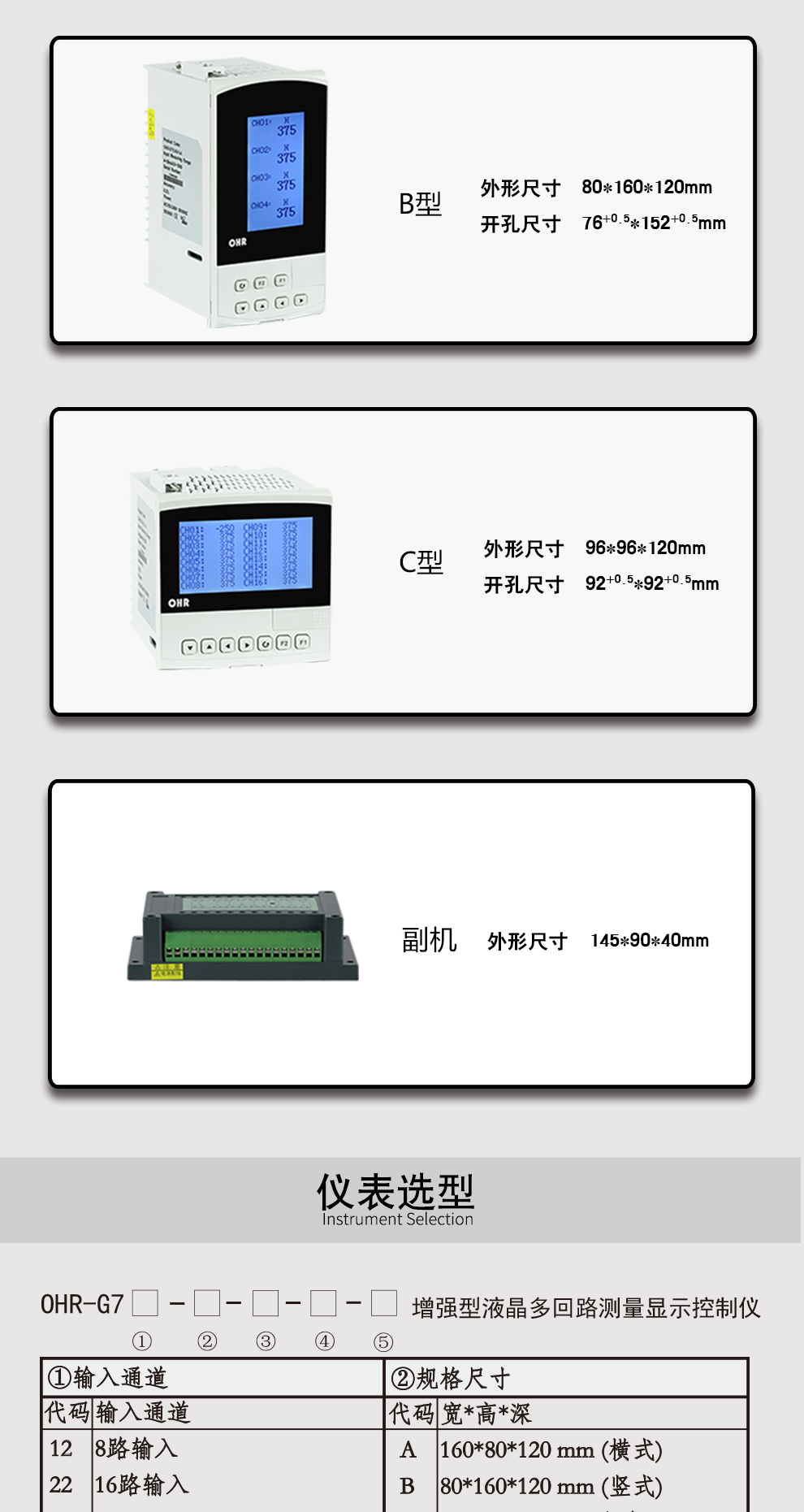

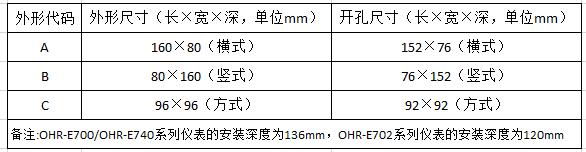

5、外形及开孔尺寸如下：
